?L平衡閥（溢流減壓閥）
用途與特征:
RBG-03先導式平衡閥（溢流減壓閥）是為液壓平衡回路設計的，它具有減壓閥與背壓閥功能的壓力控制閥�？捎靡慌_(tái)平衡閥代替減壓閥、溢流閥（背壓閥功能）及單向閥構成的回路。所以，可以方便地調整平衡壓力。同時，簡化了系統，降低了成本。在負載增減時，可操作調整手輪重新設定平衡壓力，本元件用于加工中心的平衡機構、卷取機壓輥之類的液壓平衡系統。
RBG-03先導式平衡閥的主閥為滑閥式結構。圖a)為缸上升的情況，當C口的壓力未達到設定的壓力時，滑閥在彈簧力的作用下處于圖示位置，閥口A開啟，壓力油由P口至C口，活塞上升。圖b)為活塞停止時的情況,當C口壓力達到設定壓力后,導閥開啟,滑閥上的節流孔使滑閥兩端產生壓差,滑閥左移減壓,直至閥口A關閉;若泄漏使C口壓力下降,則滑閥右移,P口向C口供油,從而使C口壓力恒定,達到平衡目的.圖c)為活塞下降的情況，當缸加上外負載，C口的壓力大于設定壓力時，滑閥兩端的壓差增大，滑閥左移到圖示位置，閥口B打開，油液由C口流向T口。從遙控口K接遠程調壓閥，可對C口的設定壓力進行遠控。

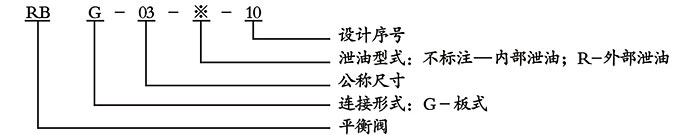

型號說明：
技術參數：
