CML系列齒輪馬達
用途與特征:
CMK1
系列齒輪馬達，是液壓系統中的液壓執行元件。它采用了承載能力高的DU軸承、高強度鋁合金殼體結構。具有壓力高、轉速范圍寬、排量規格多、結構簡單、工作可靠、維修方便等特點�？蓮V泛用于工程機械、礦山機械、起重運輸機械等液壓系統中，以驅動工作機構旋轉作功。
CMK1系列齒輪馬達可單向旋轉，也可雙向旋轉，單向旋轉時還可以帶安全閥，供用戶任意選用。
型號說明：
技術參數：
|
型
號
|
理論排量
(mL/r)
|
壓力(MPa)
|
安全閥調壓
范圍(N.m)
|
轉速(r/min)
|
理論輸出扭矩
(額定壓力下)
(N.m)
|
泄油口壓力或單向
馬達回油口壓力
(MPa)
|
工作油液及粘度范圍
(mm2/s)
|
工作油溫（℃）
|
過濾精度(μm)
|
容積效率
（3000r/min
時)
|
|
額定
|
最高
|
最高
|
最低
|
|
CMK1004
|
4.25
|
16
|
20
|
10～21
|
3000
|
600
|
10.82
|
≤0.6
|
液壓油
20～43 |
-20～+80
|
≤25
|
≥85％ |
|
CMK1006
|
6.4
|
16.3
|
|
CMK1008
|
8.1
|
20.63
|
|
CMK1010
|
10
|
25.46
|
|
CMK1012
|
12.6
|
23.09
|
|
CMK1016
|
15.9
|
40.49
|
|
CMK1020
|
19.9
|
50.77
|
|
CMK1025
|
25
|
63.66
|
|
注：1.油液最高污染等級：按GB/T14039之20/17。
2.非額定工況下(壓力、轉速)的容積效率值參見工作性能曲線。 |

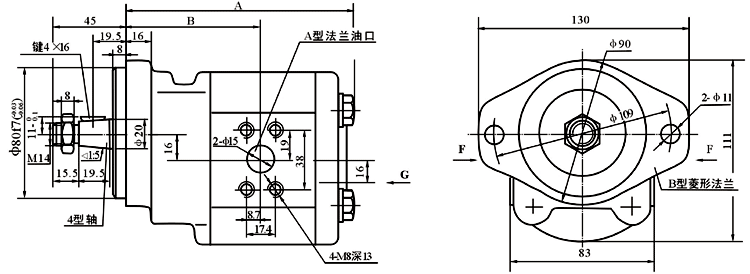

外形及安裝連接尺寸：
